| Jelmagyarázat: | |
|
1. EKCO elektromos kazán 2. Hőmérséklet vezérlő 3. Zárt tágulási tartály 4. Fűtőtest 5. Elektromos átfolyós vízmelegítő 6. Golyós csap 7. Szűrő 8. Visszatérő szelep 9. Szivattyú 10. Hőcserélő 11. Szilárd fűtőanyagú kazán 12. Nyitott tágulási tartály |
13. Kazánvédő szelep 14. Gáz kazán 15. Vezérlő egység 16. Keringető szivattyú 17. Víztároló 18. Bufor tartály 19. Három járatú szelep 20. Hőmérséklet érzékelő 21. Központi fűtésrendszer tartálya 22. Vezérlő egység 23. Elosztó 24. Padlófűtés cső |
 |

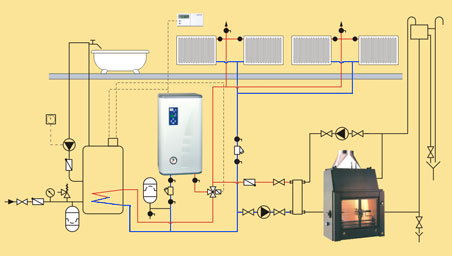

1. ábra KOSPEL EKCO kazán és termo kémény vagy szilárd tüzelőanyagú kazán. Az ilyen rendszer a magas kiépítési kényelem mellett is kis beépítési költségű. |
 |
2. ábra EKCO LZ kazán csatlakoztatása bojlerhez. Egy ilyen rendszer nagyon nagy mennyiségű melegvíz előállítására képes - több 100 liter a tartályban. A kazán vezérlőpaneljén a hőmérséklet maximális értéken, a gépen még beállítható 85°C foknál lejjebb legyen beállítva. |
 |
3. ábra Az EKCO Lp kazánt padlófűtéshez terveztük. A vezérlőrendszerrel a vizet 30°C és 60°C között szabályozhatjuk. Az ilyen rendszerhez nem kell további keverő szelep vagy, kiegészítő tartozékok, ami jelentősen csökkenti a kiépítési költségeket. |
 |

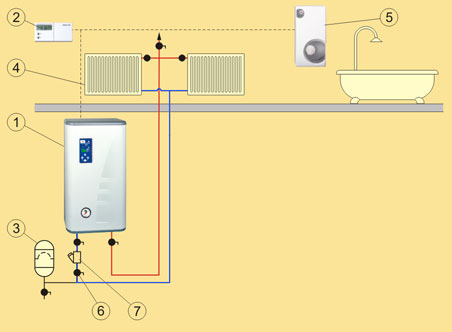

4. ábra A KOSPEL EKCO kazán, mint önálló hőforrás még egy 300m² területű helységet is képes lehet felmelegíteni. Leghatékonyabban egy kis víztérfogatú központi fűtéssel összekötve működik. Az elektromos átfolyós vízmelegítővel, energiatakarékos fűtést és melegvízellátást biztosít. |
 |

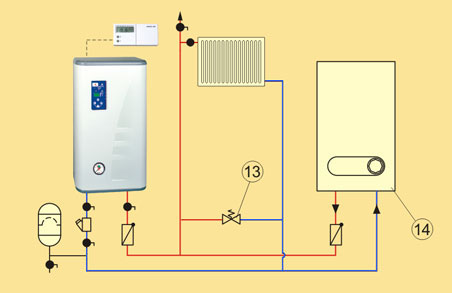

5. ábra Más gáz vagy olaj kazánnal, mint kiegészítő hőforrás, párhuzamosan együttműködő kazán. A kazán egy ilyen rendszerben az olcsóbb éjszakai árammal is működhet, vagy mint egy önálló tartalék hőforrás. |
 |

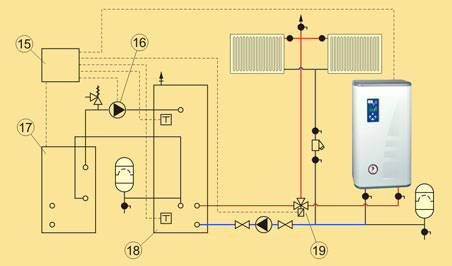

6. ábra Energiatakarékos rendszer, ahol a KOSPEL EKCO kazán párhuzamosan működik egy víztárolóval vagy egy napelemes rendszerrel. |
 |

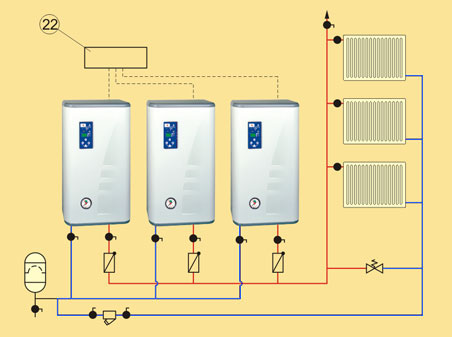

7. ábra Nagy légterű helyiségek (pl.: gyár, csarnokok) fűtéséhez a kazánokat lépcsős kapcsolással alkalmazzák, ami megfelelően nagy hőteljesítményt tesz elérhetővé. |
